国产福利精品av综合导导航,国产三级视频在线观看,国产精品综合在线视频,娇妻在客厅被朋友玩得呻吟,国产成人123区,黄色一级片视频片久久久久久久,熟女中文字幕一区二区,激情美女在线免费视频,黄页视频免费网址

在芯片封裝領(lǐng)域，當(dāng)我們在討論7nm制程、Chiplet架構(gòu)時(shí)，很少有人注意到這個(gè)看似"古老"的封裝技術(shù)仍在軍用航天、汽車電子等領(lǐng)域發(fā)揮著不可替代的作用。本文就主要來分析一下金屬氣密封裝的優(yōu)勢與不足詳解

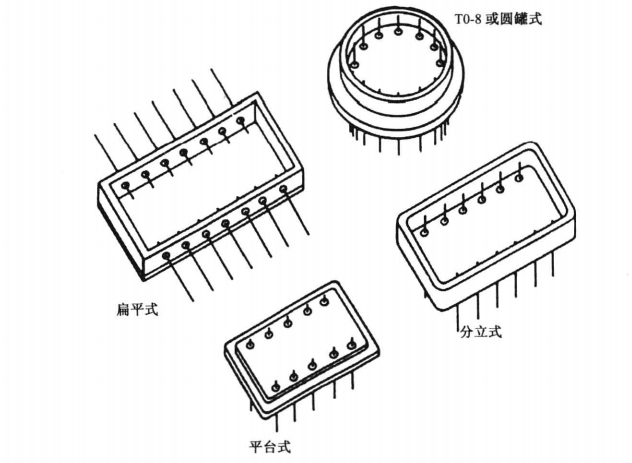

一、金屬封裝的基因密碼

金屬封裝體系的構(gòu)建，本質(zhì)上是一場材料特性的博弈。Kovar合金（鐵鎳鈷合金）作為金屬封裝領(lǐng)域的頭號玩家，其成功絕非偶然。這種與玻璃膨脹系數(shù)完美匹配的合金（CTE≈5.5×10^-6/℃），在20-300℃溫度范圍內(nèi)能與硼硅玻璃保持"熱脹冷縮的同步率"，就像為電子元器件量身定制。不過這位全能選手也有軟肋——17W/m·K的熱導(dǎo)率在散熱戰(zhàn)場略顯乏力，這時(shí)就需要鉬金屬緩沖層。厚度僅0.1-0.2mm的鉬片，既能通過其高彈性模量（320GPa）化解熱應(yīng)力，又能憑借142W/m·K的熱導(dǎo)率構(gòu)建散熱通道。

在追求極致散熱的戰(zhàn)場，銅基合金上演著變形記。純銅雖然熱導(dǎo)率高達(dá)401W/m·K，但170MPa的屈服強(qiáng)度在機(jī)械沖擊面前如同紙糊一般。工程師們通過添加3%鋁或銀，在銅基體中形成Kirkendall空洞抑制相，將合金強(qiáng)度提升至350MPa以上，同時(shí)保持90%以上的純銅熱導(dǎo)率。這種剛?cè)岵?jì)的合金配方，讓銅封裝在IGBT模塊、激光二極管等大功率器件中大放異彩。

鋁合金封裝則走的是輕量化特攻路線。7075鋁合金憑借1.6g/cm3的密度優(yōu)勢，在航空航天領(lǐng)域獨(dú)領(lǐng)風(fēng)騷。但23×10^-6/℃的高熱膨脹系數(shù)，讓它在功率器件封裝中不得不與因瓦合金組成"CP"。這種復(fù)合結(jié)構(gòu)通過機(jī)械互鎖設(shè)計(jì)，在熱循環(huán)測試中展現(xiàn)出驚人的可靠性，-55℃到125℃的溫差沖擊下，氣密性衰減率仍低于0.5%/千次循環(huán)。

二、金屬封裝的過程

金屬封裝的制造過程。在百級潔凈室內(nèi)，鍍鎳基座首先迎來鳳凰涅槃——真空釬焊爐內(nèi)，芯片通過AuSi共晶焊料與基座完成分子級擁抱，280℃的釬焊溫度既保證結(jié)合強(qiáng)度，又避免熱損傷。這時(shí)緩沖層起到減震作用，0.15mm厚的鉬片通過預(yù)應(yīng)力裝配，在熱循環(huán)中像彈簧般吸收熱應(yīng)力，讓硅芯片與金屬基座實(shí)現(xiàn)和諧共生。

引腳封裝環(huán)節(jié)中，直徑0.5mm的針狀引腳被精準(zhǔn)插入基座孔洞，玻璃絕緣子在450℃下完成液態(tài)結(jié)合，其粘度隨溫度變化的曲線必須精準(zhǔn)控制在104-106Pa·s范圍內(nèi)，既要保證毛細(xì)流動填充微孔，又要避免玻璃料溢出污染焊盤。這個(gè)過程的容錯率以微米計(jì)，稍有不慎就會導(dǎo)致氣密性失效。

封蓋焊接是決定成敗的臨門一腳。激光焊接以30J/cm2的能量密度在0.3秒內(nèi)完成環(huán)焊，焊縫熔深達(dá)0.8mm，氣密性測試泄漏率可低至1×10^-9Pa·m3/s。這種閃電焊接工藝在軍用封裝中尤為關(guān)鍵，既要抵御-65℃到150℃的極端溫差，又要經(jīng)受15g振動沖擊的魔鬼考驗(yàn)。對于需要返修的場景，感應(yīng)釬焊則以柔性加熱曲線實(shí)現(xiàn)封蓋拆卸，但需要付出氣密性等級下降一個(gè)量級的代價(jià)。

三、金屬封裝的可靠性驗(yàn)證

金屬封裝的可靠性驗(yàn)證，堪稱電子元器件的極限挑戰(zhàn)賽。在溫度循環(huán)測試中，-65℃到150℃的驟變每小時(shí)上演20個(gè)輪回。Kovar合金與玻璃封接處的應(yīng)力變化，通過有限元分析可見：在1000次循環(huán)后，最大von Mises應(yīng)力仍低于材料屈服強(qiáng)度的60%，這解釋了其百萬級MTBF的可靠性神話。

鹽霧試驗(yàn)則模擬海洋環(huán)境的化學(xué)侵蝕。在5% NaCl溶液、35℃、5%濕度條件下，鍍金封裝可堅(jiān)持2000小時(shí)無腐蝕，而化學(xué)鍍鎳封裝在1000小時(shí)后開始出現(xiàn)點(diǎn)蝕。這種差異源于鍍層孔隙率的不同——電鍍金層的孔隙率可控制在0.1%以下，而化學(xué)鍍鎳層通常在1-3%之間，這微小差異在腐蝕介質(zhì)中會被無限放大。

最嚴(yán)苛的當(dāng)屬熱真空試驗(yàn)，10^-6Pa的真空環(huán)境配合125℃烘烤，讓材料內(nèi)部揮發(fā)物無所遁形。金屬封裝在此測試中展現(xiàn)出零釋氣的優(yōu)勢，而某些塑料封裝的氣體釋放量可達(dá)0.1%體積比，這在太空環(huán)境中足以導(dǎo)致光學(xué)元件表面結(jié)霧。

四、傳統(tǒng)工藝的現(xiàn)代突圍

面對SIP、3D封裝等新技術(shù)浪潮，金屬封裝也在演繹"老樹新花"的戲碼。激光增材制造技術(shù)讓復(fù)雜流道的一次成型成為可能，某型雷達(dá)T/R組件通過3D打印水冷通道，將熱阻從0.2℃/W降至0.08℃/W。納米壓印技術(shù)則在封蓋內(nèi)側(cè)制備出微米級吸光結(jié)構(gòu)，使電磁屏蔽效能從60dB提升至85dB。

在材料創(chuàng)新方面，石墨烯增強(qiáng)金屬基復(fù)合材料嶄露頭角。通過在銅基體中分散0.5wt%的石墨烯納米片，熱導(dǎo)率突破500W/m·K的同時(shí)，CTE降至14×10^-6/℃，這種"六邊形戰(zhàn)士"材料已在5G基站功率放大器中實(shí)現(xiàn)量產(chǎn)。更令人期待的是形狀記憶合金的應(yīng)用，TiNi基封蓋在受損后可自主愈合微裂紋，將返修周期從48小時(shí)縮短至2小時(shí)。

站在半導(dǎo)體封裝技術(shù)的十字路口，金屬封裝用百年發(fā)展史證明：沒有過時(shí)的技術(shù)，只有未被挖掘的潛力。
